Une prise mâle (ou fiche) mal câblée peut provoquer des déclenchements intempestifs du disjoncteur différentiel, endommager un appareil ou créer un risque d’électrocution. Le schéma de branchement d’une prise mâle repose sur trois conducteurs, chacun affecté à une borne précise. Comprendre leur rôle et leur position permet de détecter une erreur et de la corriger sans ambiguïté.
Rôle de chaque conducteur dans une fiche mâle
Avant de démonter quoi que ce soit, il faut savoir ce que transporte chaque fil. Une prise mâle raccordée à un câble tripolaire comporte trois conducteurs identifiés par couleur.
A découvrir également : Comment choisir le meilleur garde-corps vitré pour votre intérieur ?
- Le fil de phase (rouge, marron ou noir) achemine le courant depuis le réseau vers l’appareil. C’est le conducteur actif, celui qui présente un potentiel dangereux.
- Le fil de neutre (bleu) assure le retour du courant vers le tableau électrique. Une inversion entre phase et neutre ne se voit pas à l’usage immédiat, mais elle peut fausser le fonctionnement d’un interrupteur différentiel.
- Le fil de terre (vert-jaune) relie les masses métalliques de l’appareil à la terre du bâtiment. Il n’intervient qu’en cas de défaut d’isolement, pour évacuer le courant de fuite vers la terre et permettre au disjoncteur différentiel de couper le circuit.

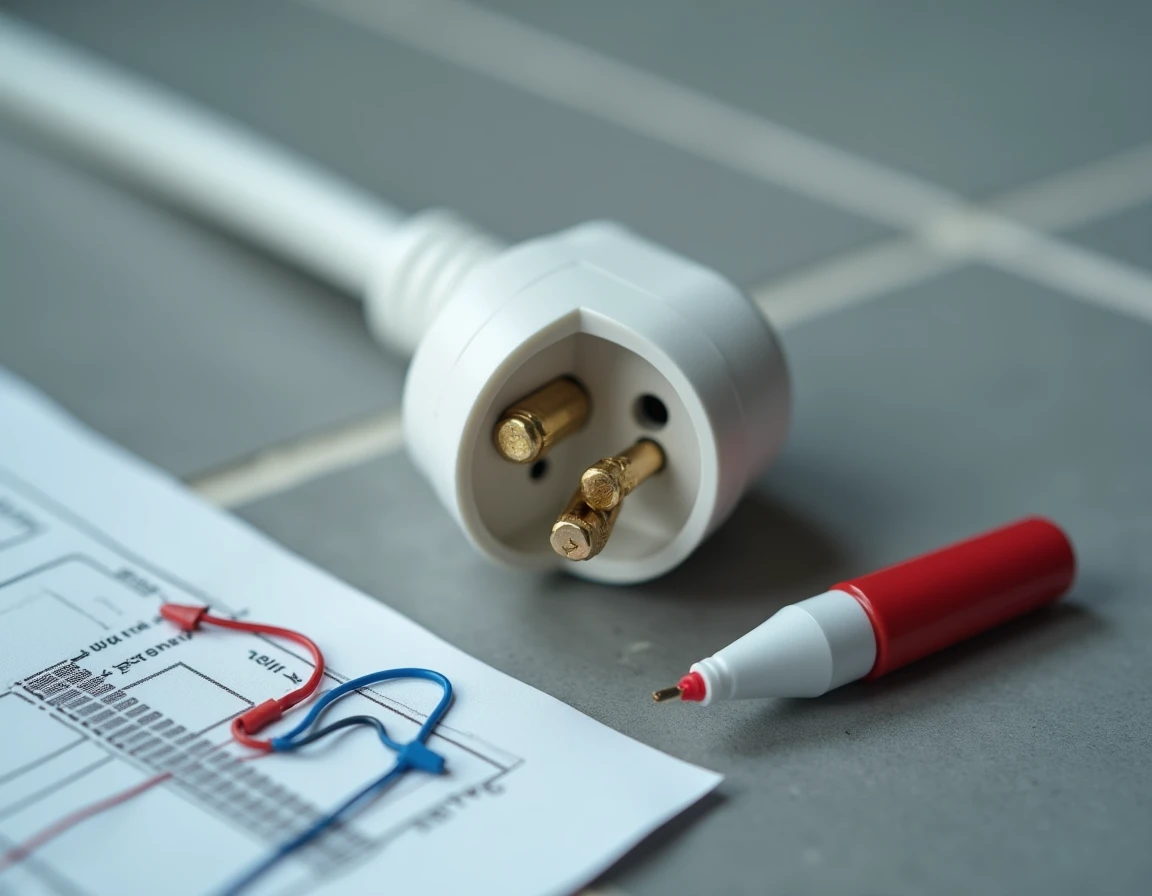

Sur une fiche mâle standard (type E/F, la plus courante en France), la broche de terre est le picot métallique situé en retrait, souvent fixé par une vis ou un écrou. Phase et neutre se raccordent aux deux broches latérales symétriques.
A voir aussi : Comment évaluer le prix des radiateurs fonte selon votre logement ?
Erreurs fréquentes de câblage sur une prise mâle
Trois configurations reviennent régulièrement lors du remplacement d’une fiche ou du raccordement d’un câble neuf.
Inversion phase-neutre
Les deux broches latérales d’une fiche mâle sont physiquement identiques. Rien n’empêche de connecter le fil bleu d’un côté et le fil marron de l’autre, dans n’importe quel ordre. En pratique, l’appareil fonctionne malgré l’inversion.
Le problème apparaît en aval. Sur certains équipements dotés d’un filtre antiparasites ou d’un interrupteur unipolaire, une inversion phase-neutre laisse la phase active même appareil éteint. Un technicien qui contrôle l’installation avec un testeur de phase détectera l’anomalie, et un diagnostic électrique obligatoire (vente ou location) la signalera comme non-conformité.
Fil de terre absent ou mal fixé
C’est l’erreur la plus dangereuse. Le fil vert-jaune est parfois coupé trop court, coincé sans contact franc ou simplement oublié. Sans liaison de terre, un défaut d’isolement sur la carcasse métallique d’un appareil ne déclenchera pas le disjoncteur différentiel. Le courant de fuite passera par la première personne qui touche l’appareil.
Depuis l’amendement A5 de la norme NF C 15-100, les exigences de protection différentielle sur les circuits de prises ont été renforcées. Un montage sans terre ou avec une terre mal raccordée peut entraîner des déclenchements répétés du différentiel ou rendre l’installation impossible à mettre en conformité.
Brins sectionnés sous la vis
Lors du dénudage, un ou plusieurs brins du conducteur peuvent être coupés si la pince à dénuder est mal calibrée. Le fil semble raccordé, mais la section effective du conducteur est réduite. Sous charge, ce point de contact s’échauffe et peut provoquer une fonte du plastique de la fiche, voire un départ de feu.
Méthode pour corriger le câblage d’une fiche électrique
La correction se fait appareil débranché, câble hors tension. Aucun outil de mesure n’est nécessaire à ce stade, mais un tournevis testeur de phase servira pour la vérification finale une fois la fiche rebranchée.
Ouvrir la fiche et inspecter
Dévissez le corps de la prise mâle. Observez la position de chaque fil. Vérifiez que chaque conducteur est serré sous sa vis avec tous ses brins intacts. Si un fil sort de sa borne au moindre tirage, le serrage est insuffisant.
Dénuder et raccorder correctement
Retirez la gaine sur une longueur adaptée aux bornes de la fiche (en général quelques millimètres, indiqués par un repère sur le corps de la fiche). Torsadez les brins de chaque conducteur pour former un faisceau compact.
- Raccordez le fil vert-jaune à la broche de terre (picot central ou vis dédiée, souvent marquée du symbole terre).
- Raccordez le fil bleu (neutre) et le fil de phase (marron, rouge ou noir) aux deux broches latérales. L’ordre gauche-droite n’a pas d’importance normative sur une fiche mâle domestique standard, mais la phase doit toujours aboutir sur une broche latérale, jamais sur la terre.
- Serrez chaque vis fermement sans écraser les brins. Tirez légèrement sur chaque fil pour vérifier la tenue mécanique.
Refermez le corps de la fiche en vous assurant que le serre-câble (le dispositif de serrage sur la gaine extérieure) bloque bien le câble. Ce serre-câble évite qu’une traction sur le cordon n’arrache les fils des bornes.
Vérification après remontage et implications normatives
Rebranchez la fiche dans une prise murale protégée par un disjoncteur différentiel 30 mA. Si le différentiel déclenche immédiatement, un défaut persiste, le plus souvent un contact entre le fil de phase et la terre ou un fil mal isolé qui touche le corps métallique de la fiche.
Un tournevis testeur de phase inséré dans la prise murale (côté phase) permet de vérifier la présence de tension. Avec un multimètre, mesurez la tension entre phase et neutre, puis entre phase et terre. L’absence de tension entre neutre et terre confirme un raccordement correct.
Garantie fabricant et conformité
Les notices récentes d’appareils électroménagers précisent que la fiche mâle doit être branchée sur une prise réglementairement reliée à la terre et protégée par un dispositif adapté. Un remplacement non conforme de la fiche par l’utilisateur peut annuler la garantie ou engager sa responsabilité en cas de sinistre. Corriger un câblage erroné dépasse le simple bricolage lorsque l’appareil est sous garantie.
Pour les prises et rallonges utilisées en extérieur, l’utilisation d’ensembles fiche-prise au minimum IP44 est recommandée. Ce niveau de protection garantit l’étanchéité contre les projections d’eau, un paramètre souvent négligé lors du remplacement d’une fiche sur un câble de jardin ou de terrasse.
Un schéma de branchement de prise mâle correctement exécuté tient à trois points : identification fiable des conducteurs par leur couleur, serrage mécanique franc sur chaque borne, et liaison de terre vérifiée. Si le moindre doute subsiste sur l’état du câble ou sur la conformité du circuit amont, faire intervenir un professionnel reste la démarche la plus sûre.
