Un radiateur en fonte de grande taille, rempli d’eau, peut peser plusieurs centaines de kilos. Poser un tel appareil sur un pied pour radiateur fonte directement sur un carrelage fragile (carreau ancien, grès cérame fin, tomette) concentre cette charge sur quelques centimètres carrés. Le risque de poinçonnement ou de fissuration du revêtement est réel et dépend de paramètres précis : nature du carreau, épaisseur de la chape, type de pied utilisé.
Poids réel d’un radiateur fonte rempli : la donnée que le sol doit encaisser
Le poids à vide d’un radiateur en fonte ne représente qu’une partie de la charge totale. Une fois le circuit en eau, le poids grimpe sensiblement. Pour dimensionner la solution de pose, il faut additionner la masse de la fonte, celle de l’eau contenue dans chaque élément, puis appliquer un coefficient de sécurité.
A lire aussi : Bien choisir son carrelage extérieur : 4 types à connaître
Ce coefficient, recommandé par certains fabricants et repris dans des guides techniques récents, est de l’ordre de 1,2 à 1,5 fois la charge totale théorique. Il couvre les à-coups hydrauliques (coups de bélier) et les vibrations liées à la dilatation thermique. Calculer la charge avec ce coefficient évite les mauvaises surprises sur un sol qui semblait « assez solide » au premier coup d’oeil.
Sur un plancher bois ou une chape mince, cette charge concentrée sur deux ou quatre pieds de faible surface peut dépasser la résistance au poinçonnement du carreau. Le problème ne vient pas du poids brut, mais de la pression exercée par centimètre carré.
A lire en complément : Peinture pour carrelage de cuisine : adoptez une nouvelle esthétique
Plaque de répartition sous pied de radiateur : le principe technique
La solution la plus directe pour protéger un carrelage fragile consiste à intercaler une plaque de répartition entre chaque pied et le sol. Le principe est simple : augmenter la surface d’appui pour diminuer la pression ponctuelle sur le carreau.
Les matériaux utilisés varient selon le contexte :
- Plaque d’acier ou de fonte (épaisseur de quelques millimètres), découpée aux dimensions voulues, stable et durable dans le temps. Elle peut être peinte pour se fondre dans le décor.
- Plaque en caoutchouc dense ou en élastomère, qui absorbe en plus les micro-vibrations. Ce choix est pertinent sur un carrelage ancien dont les joints sont fragilisés.
- Panneau en bois dur (chêne, hêtre) ou en contreplaqué marine, moins coûteux, adapté à un usage provisoire ou quand l’esthétique prime (tomettes dans une pièce de caractère).
La surface de la plaque doit être nettement supérieure à celle du pied. Un pied de quelques centimètres carrés posé sur une plaque d’une vingtaine de centimètres de côté divise la pression de façon significative. Plus le radiateur est lourd, plus la plaque doit être large.
Plancher chauffant et carrelage collé : pourquoi le vissage au sol est proscrit
Sur un plancher chauffant, le carrelage est collé sur une chape mince qui recouvre un réseau de tubes. Percer cette chape pour fixer un pied de radiateur fonte avec des chevilles ou des vis revient à risquer de perforer un tube du circuit. Les guides techniques publiés depuis 2024 sont clairs sur ce point : aucune fixation mécanique dans la chape d’un plancher chauffant.
Cette contrainte élimine les pieds standards livrés avec des vis de fixation au sol. Deux alternatives restent possibles dans cette configuration :
- Pieds autoportants larges, suffisamment lourds pour stabiliser le radiateur par leur propre masse, sans aucun ancrage dans le sol.
- Fixation murale complémentaire (console ou patte anti-basculement) qui reporte une partie de l’effort sur le mur, le pied au sol ne servant alors que de point d’appui vertical, sans perçage du carrelage.
La combinaison pied autoportant + plaque de répartition + patte murale anti-basculement constitue la configuration la plus sûre sur plancher chauffant avec carrelage fragile. Le radiateur repose sur ses pieds sans les fixer, et le mur empêche tout risque de bascule.

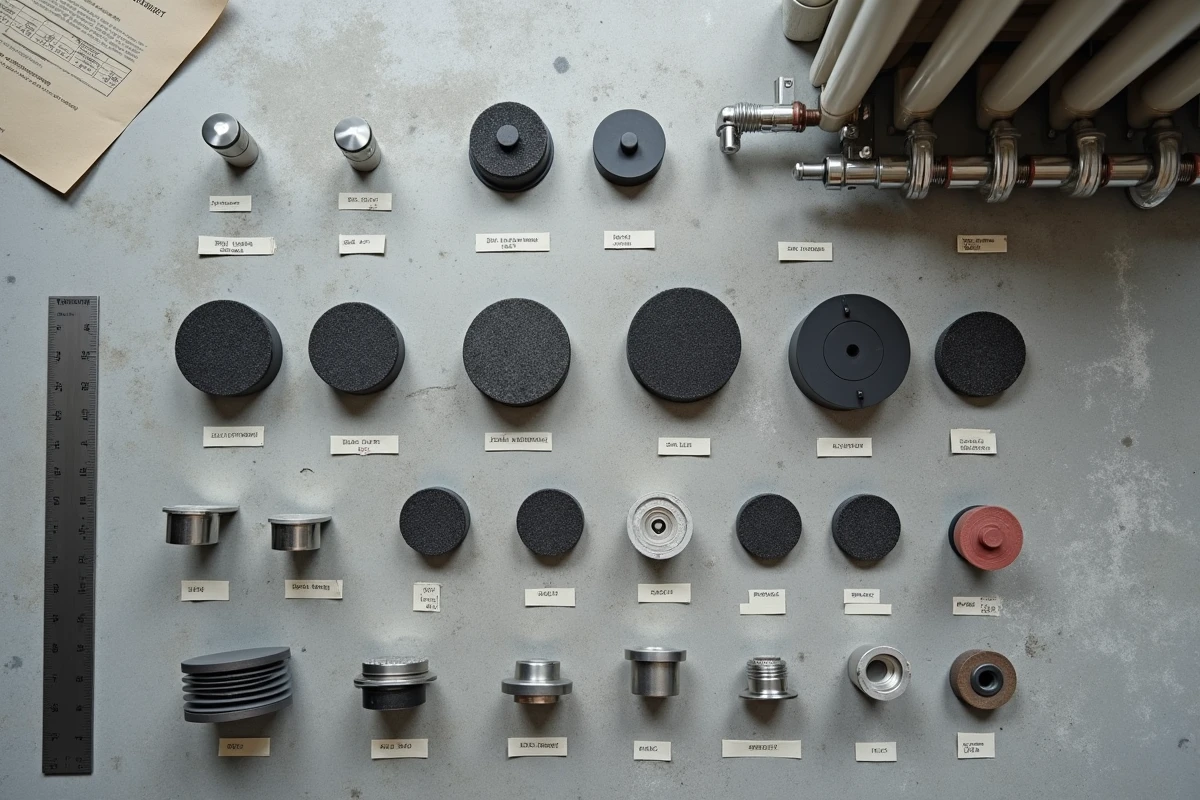

Pied amovible ou pied moulé d’origine : quel type choisir sur sol fragile

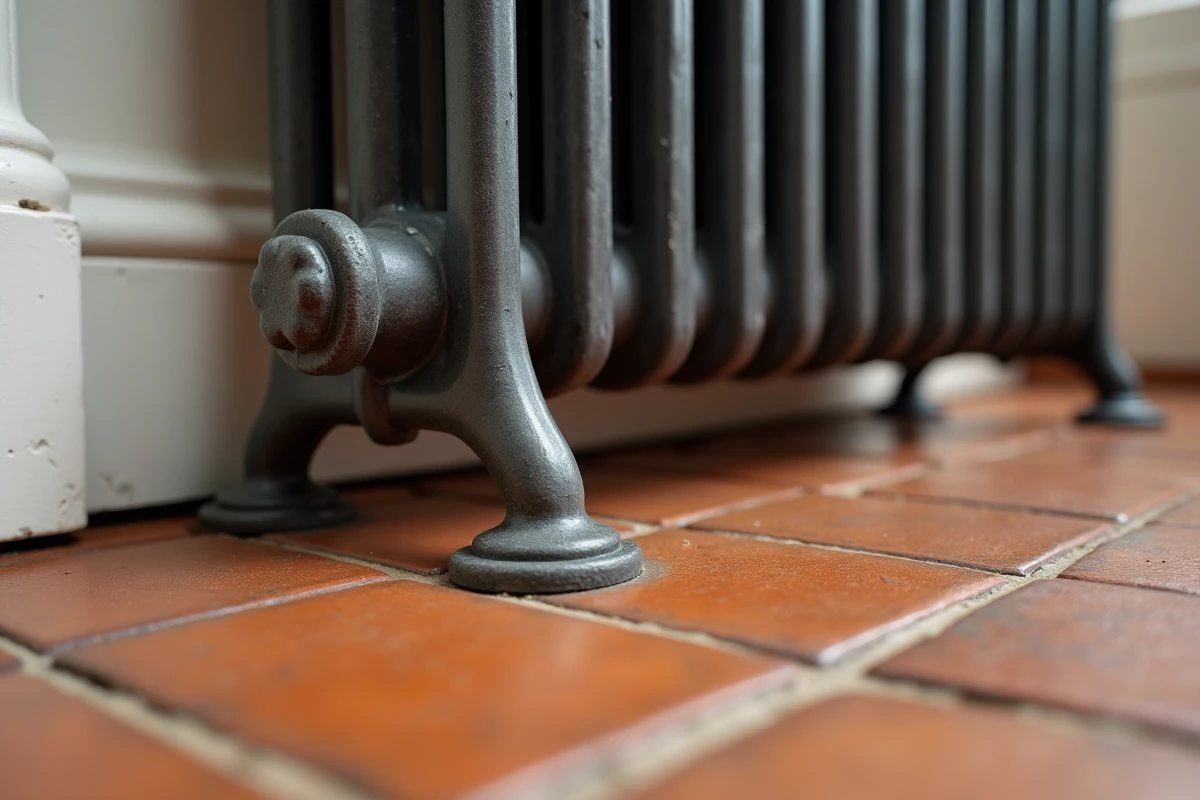

Les radiateurs en fonte anciens comportaient souvent des éléments pieds moulés, c’est-à-dire des éléments de base intégrant directement de petites pattes. Ces pieds font corps avec le radiateur et ne se règlent pas en hauteur. Leur surface d’appui est réduite, ce qui pose problème sur un carrelage mince.
Les pieds amovibles, vendus séparément, se fixent sous le radiateur par serrage ou boulonnage. Leur avantage principal sur un sol fragile est la possibilité de choisir un modèle avec une embase plus large. Certains fabricants proposent des pieds avec platine intégrée, conçus précisément pour répartir la charge.
Sur un carrelage ancien (tomettes, carreaux de ciment), le pied amovible avec platine large, posé sur une plaque de répartition complémentaire, offre la meilleure protection. Un pied moulé d’origine sans plaque risque de fissurer un carreau fragile sous le poids du radiateur en eau.
Mise en place concrète sur carrelage fragile : les étapes à respecter
Avant toute manipulation, le radiateur doit être vidangé et le circuit coupé. Un radiateur fonte de grande taille nécessite au minimum deux personnes pour la manutention, voire trois pour les modèles dépassant vingt éléments.
Positionner d’abord les plaques de répartition à l’emplacement exact des pieds. Vérifier le niveau du sol à ces points : un carrelage ancien présente souvent des irrégularités. Une cale fine en caoutchouc entre la plaque et le carreau compense un défaut de planéité et évite un point de contrainte.

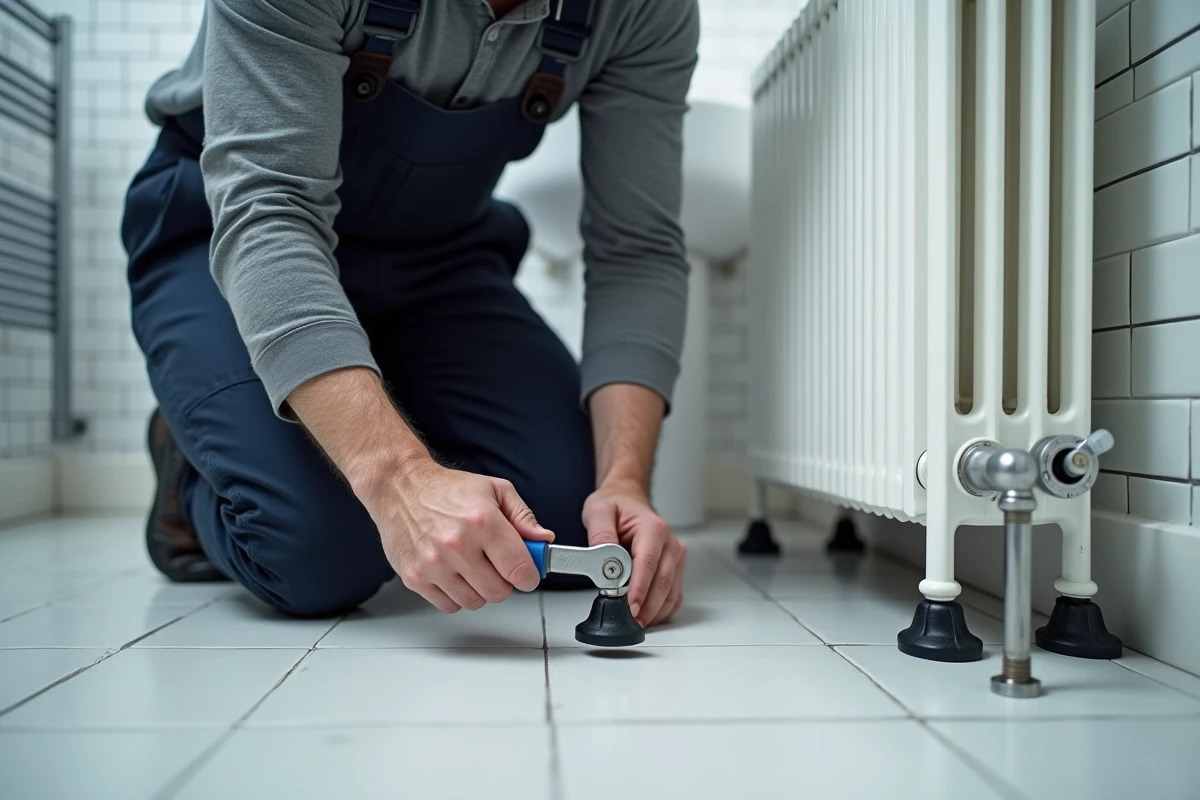

Fixer les pieds amovibles au radiateur avant de le poser, radiateur couché sur le côté. Puis redresser l’ensemble et le déposer sur les plaques. Contrôler l’horizontalité avec un niveau à bulle. Un radiateur fonte légèrement incliné vers la purge facilite l’évacuation de l’air, mais l’inclinaison doit rester minime pour ne pas créer de surcharge asymétrique sur un pied.
Raccorder ensuite la tuyauterie. Si le passage sur pieds rehausse le radiateur par rapport à l’ancienne position murale, les raccords doivent être adaptés en hauteur, ce qui peut nécessiter un ajustement des tubes en cuivre ou l’ajout de manchons flexibles.
Un carrelage fragile sous un radiateur fonte n’impose pas de renoncer à la pose sur pieds. La clé tient dans la répartition de la charge : plaque large sous chaque appui, pied amovible à embase dimensionnée, et patte murale anti-basculement si le sol ne permet aucun perçage. Ces quelques précautions suffisent à protéger le revêtement sans compromettre la stabilité de l’appareil.
